HƯỚNG DẪN SỬ DỤNG ĐIỀU KHIỂN TỪ XA DS600

Hướng dẫn khởi động

Bật nguồn:

1. Gạt công tắc nguồn của tay điều khiển sang ON

2. Đèn tín hiệu sáng, màn hình hiển thị hoạt động bình thường

Ghép nối:

1. Cấp nguồn cho bộ thu

2. Tay điều khiển và bộ thu sẽ tự động ghép nối

3. Sau khi ghép thành công đèn tín hiệu sẽ sáng liên tục

Chế độ giữ tốc độ:

• Gạt công tắc giữ tốc độ để kích hoạt chế độ cruise control

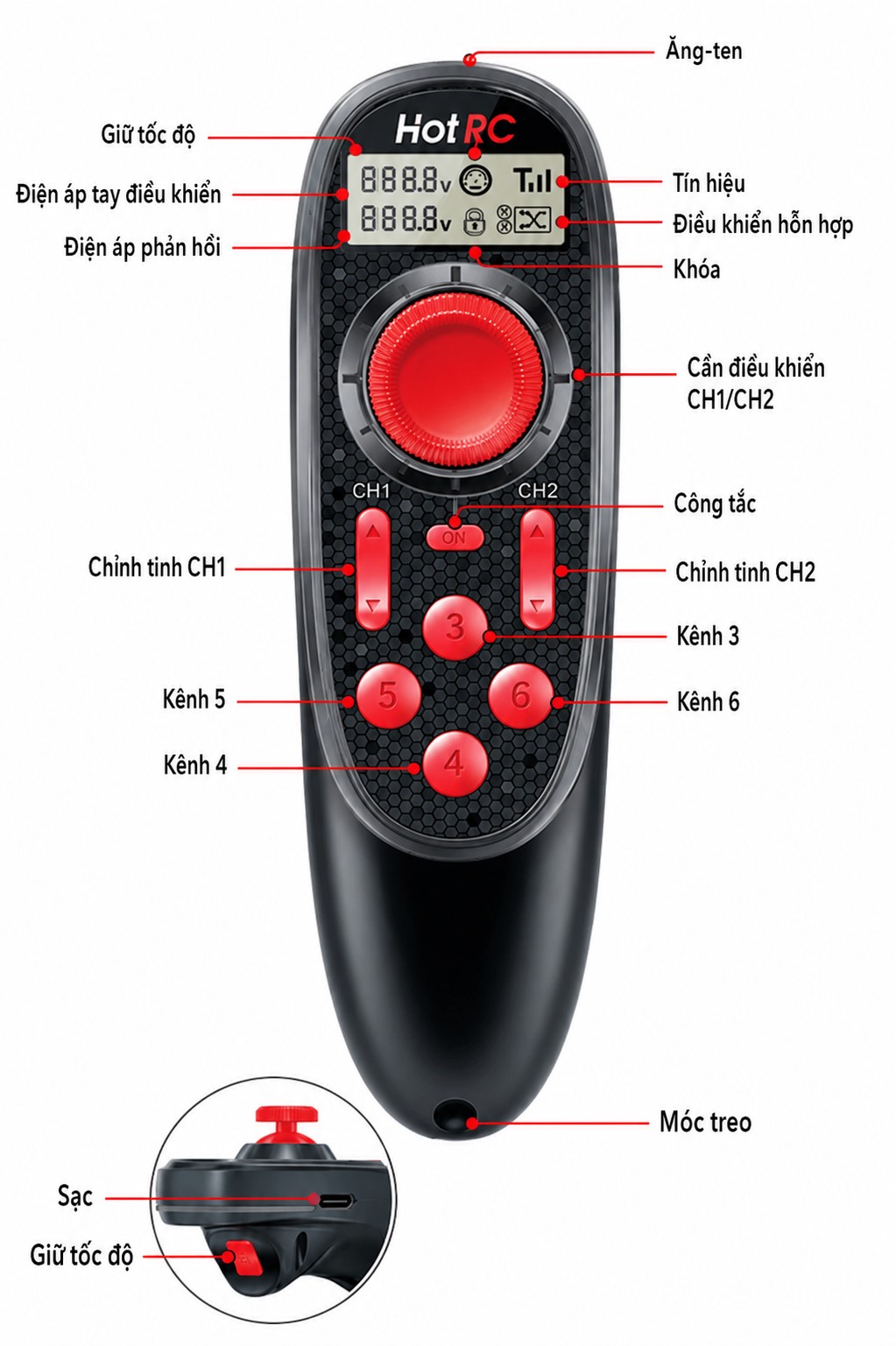

Chức năng các nút

• Nút CH3 / CH4 / CH5 / CH6 dùng để điều khiển các kênh phụ

• Có thể dùng cho:

  • Đèn

  • Servo

  • Công tắc điện tử

  • Thiết bị mở rộng khác

Điều chỉnh tinh chỉnh:

• Fine tuning giúp chỉnh chính xác vị trí trung tâm servo

Thông số kỹ thuật

Tay điều khiển:

• Model: DS600

• Số kênh: 6CH

• Tần số: 2.4GHz

• Điện áp hoạt động: 3.7V

• Khoảng cách điều khiển: khoảng 200m

• Pin: pin lithium tích hợp

Bộ thu:

• Model: F-06A

• Điện áp hoạt động: 4V – 9V DC

• Hỗ trợ PWM

Hướng dẫn ghép nối (Binding)

Các bước:

1. Nhấn giữ nút BIND trên bộ thu

2. Cấp nguồn cho bộ thu

3. Đèn báo nhấp nháy

4. Bật tay điều khiển

5. Ghép nối thành công khi đèn sáng liên tục

Thông số bộ thu

Receiver parameters → Thông số bộ thu

Chế độ servo:

• Đèn xanh tắt → Chế độ servo analog

• Đèn xanh sáng → Chế độ servo digital

Tần số PWM:

• Servo digital: 333Hz

• Servo analog: 50Hz

Độ rộng xung:

• Digital servo: 500us – 2500us

• Analog servo: 1000us – 2500us

Đèn báo tín hiệu:

• Đèn xanh nhấp nháy chậm → Không có tín hiệu

• Đèn xanh nhấp nháy nhanh → Đang ghép nối

• Đèn xanh sáng liên tục → Đã kết nối thành công

Nút ghép nối:

• Nhấn ngắn → Chuyển chế độ tàu

• Nhấn giữ 3 giây → Ghép nối

Lưu ý:

1. Ăng-ten bộ thu cần được bảo vệ để tránh gãy và tránh nhiễu từ trường

2. Bộ thu chưa được chống nước, cần chống nước khi sử dụng

3. Điện áp đầu vào của bộ thu không được vượt quá 12V, nên dùng nguồn ổn áp
