HƯỚNG DẪN SỬ DỤNG ĐIỀU KHIỂN TỪ XA DS-650

1. GIỚI THIỆU

Tài liệu này cung cấp hướng dẫn đầy đủ về cách cài đặt, vận hành và bảo trì bộ điều khiển Havcybin HOTRC DS-650 6 kênh 2.4G cùng bộ thu F-06A. Vui lòng đọc kỹ hướng dẫn trước khi sử dụng để đảm bảo an toàn và đạt hiệu suất tối ưu.

DS-650 là hệ thống điều khiển từ xa 6 kênh sử dụng tần số 2.4GHz, được thiết kế cho nhiều mẫu RC khác nhau như tàu thuyền, tàu kéo lưới, thuyền câu cá, xe RC và xe tăng RC. Thiết bị có màn hình màu, thiết kế tay cầm công thái học kiểu súng và các chức năng nâng cao như giới hạn tốc độ ga, phanh, fail-safe và bảo vệ mất điều khiển.

2. TỔNG QUAN SẢN PHẨM

2.1. Tính năng của tay điều khiển

• Màn hình màu 0.96 inch:
  Hiển thị rõ ràng trạng thái điều khiển, điện áp và giá trị các kênh.

• Cần điều khiển chất lượng cao:
  Thiết kế tuyến tính tích hợp giúp điều khiển chính xác và bền bỉ.

• Tùy chỉnh thông số:
  Có thể điều chỉnh nhanh bằng các nút chức năng.

• Cruise Control:
  Nút riêng giúp duy trì tốc độ sau khi cài đặt tăng/giảm ga.

• Cổng sạc Type-C:
  Hỗ trợ sạc pin tiện lợi.

2.2. Tính năng bộ thu F-06A

Bộ thu F-06A có thiết kế nhỏ gọn, hoạt động đồng bộ với DS-650. Thiết bị hỗ trợ trả về điện áp pin nguồn và tín hiệu bộ thu thông qua giao diện phản hồi điện áp.

3. CÀI ĐẶT

3.1. Phụ kiện trong hộp

Khi mở hộp, kiểm tra đầy đủ các thành phần sau:

• Tay điều khiển DS-650

• Bộ thu F-06A

• Cáp sạc Type-C

• Hướng dẫn sử dụng nhanh

3.2. Sạc tay điều khiển

DS-650 được trang bị pin lithium sạc lại 1500mAh tích hợp sẵn.

Cách sạc:

• Kết nối cáp Type-C vào cổng sạc bên hông tay điều khiển.

• Cắm đầu còn lại vào nguồn USB phù hợp.

Một lần sạc đầy có thể sử dụng khoảng 10–15 giờ.

Nên sạc đầy trước lần sử dụng đầu tiên để đảm bảo tuổi thọ pin và hoạt động ổn định.

3.3. Kết nối bộ thu

Bộ thu F-06A có giao diện phản hồi điện áp và dây kết nối để truyền điện áp pin và tín hiệu bộ thu.

• Kết nối servo vào đúng các kênh PWM.

• Chú ý đúng cực nguồn khi đấu nối.

• Kết nối receiver với ESC, servo và các thiết bị điện tử khác theo yêu cầu của mô hình.

3.4. Ghép nối tay điều khiển và bộ thu (Binding)

Để tay điều khiển và bộ thu liên lạc với nhau cần thực hiện ghép nối:

1. Bật nguồn receiver trong khi giữ nút bind.

2. Bật nguồn transmitter.

3. Quan sát đèn báo, khi ghép nối thành công đèn receiver sẽ sáng ổn định.

4. Tắt cả hai thiết bị rồi bật lại transmitter trước, sau đó bật receiver để kiểm tra kết nối.

Nếu cần, tham khảo hướng dẫn nhanh đi kèm để biết quy trình chi tiết hơn.

4. HƯỚNG DẪN SỬ DỤNG

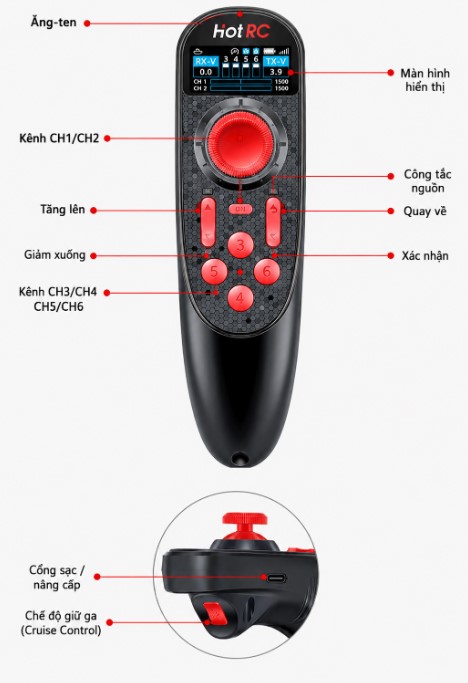

4.1. Các nút điều khiển

• Joystick:
  Điều khiển lái và ga.

• Công tắc nguồn:
  Bật/tắt tay điều khiển.

• Nút Return:
  Quay lại menu trước.

• Nút Sure (OK):
  Xác nhận lựa chọn.

• Nút Upward/Downward:
  Di chuyển menu và thay đổi giá trị.

• Nút CH3/CH4 và CH5/CH6:
  Điều khiển các kênh phụ.

• Nút Cruise Control:
  Kích hoạt chế độ giữ tốc độ.

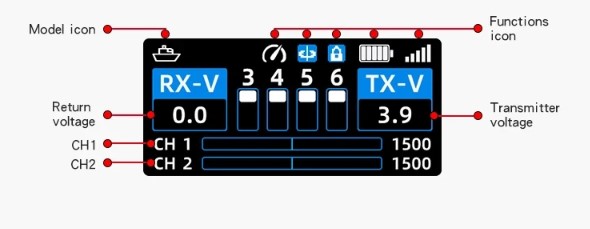

4.2. Màn hình màu

Màn hình màu 0.96 inch hiển thị:

• RX-V: Điện áp receiver

• TX-V: Điện áp pin transmitter

• CH1–CH6: Giá trị đầu ra của từng kênh

• Biểu tượng model đang chọn

• Biểu tượng chức năng đang hoạt động

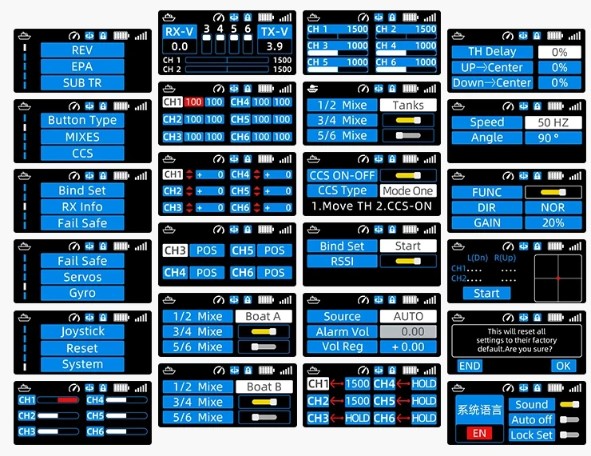

4.3. Chức năng nâng cao và cài đặt

DS-650 hỗ trợ nhiều tính năng tinh chỉnh:

• Giới hạn tốc độ ga:
  Giúp người mới dễ điều khiển.

• Chức năng phanh:
  Hỗ trợ giảm tốc an toàn.

• Fail-Safe:
  Đưa receiver về trạng thái cài đặt trước khi mất tín hiệu.

• Bảo vệ mất kiểm soát:
  Tăng độ an toàn cho mô hình.

• Trộn kênh:
  Hỗ trợ điều khiển xe tăng hoặc tàu nhiều động cơ.

• Sub-Trim và EPA:
  Chỉnh vị trí trung tâm servo và giới hạn hành trình.

Sử dụng các nút Up/Down để điều hướng menu và nút Sure để xác nhận.

5. BẢO TRÌ

• Vệ sinh:
  Dùng khăn mềm khô để lau transmitter và receiver.

• Bảo quản:
  Để nơi khô ráo, thoáng mát, tránh ánh nắng trực tiếp.

• Bảo dưỡng pin:
  Sạc định kỳ ngay cả khi không sử dụng lâu ngày.

• Kiểm tra:
  Thường xuyên kiểm tra dây cáp và đầu nối xem có hư hỏng hay không.

6. KHẮC PHỤC SỰ CỐ

Không lên nguồn transmitter

• Kiểm tra pin đã sạc chưa.

• Kiểm tra cáp sạc Type-C.

• Đảm bảo công tắc nguồn đang ở vị trí ON.

Receiver không nhận tín hiệu

• Kiểm tra transmitter và receiver đã bind đúng chưa.

• Kiểm tra kết nối ESC và servo.

• Đảm bảo receiver được cấp nguồn DC 3.7–9V.

• Kiểm tra pin transmitter.

• Tránh khoảng cách quá xa hoặc vật cản.

Tầm hoạt động hiệu quả khoảng 300m trên mặt đất.

Điều khiển không ổn định

• Kiểm tra nhiễu từ các thiết bị 2.4GHz khác.

• Kiểm tra thiết lập trim và sub-trim.

• Kiểm tra dây servo và tình trạng servo.

• Có thể điều chỉnh độ nhạy lái hoặc exponential trong menu.

Receiver hỏng

• Kiểm tra lại toàn bộ dây nối và nguồn cấp.

• Tránh cấp điện áp quá cao hoặc để dính nước.

• Nếu lỗi vẫn còn, liên hệ người bán để được hỗ trợ hoặc thay thế.
