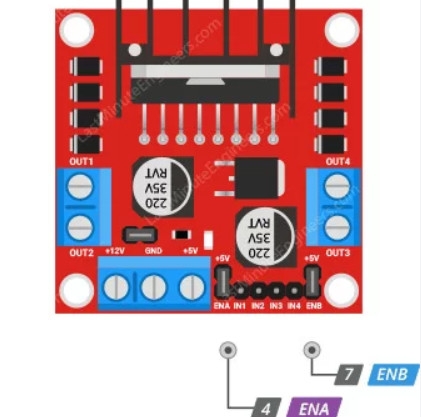

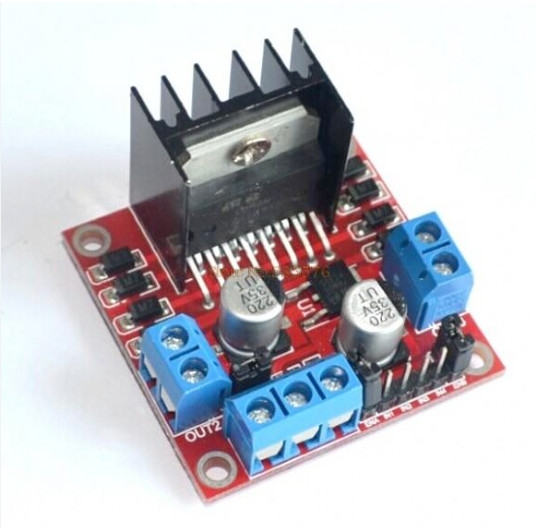

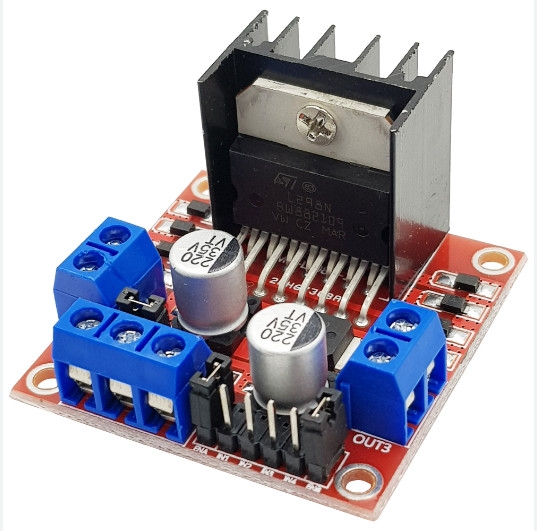

Module Điều Khiển Động Cơ Bước L298N

Giới thiệu Module Điều Khiển Động Cơ Bước L298N

Module Điều Khiển Động Cơ Bước L298N là giải pháp lý tưởng cho các dự án điều khiển động cơ bước và động cơ DC. Với khả năng điều khiển hai động cơ cùng lúc và hỗ trợ dòng tải cao, module này thường được ứng dụng rộng rãi trong các dự án robot, hệ thống tự động hóa, xe điều khiển từ xa, và các thiết bị cơ điện khác.

1. Đặc điểm nổi bật của Module Điều Khiển Động Cơ Bước L298N

• Chip điều khiển L298N mạnh mẽ: Sử dụng chip L298N, module có thể điều khiển hai động cơ DC hoặc một động cơ bước với dòng tải tối đa lên đến 2A mỗi kênh.
• Tích hợp diode bảo vệ: Module có các diode bảo vệ chống lại sự ngược dòng, giúp bảo vệ động cơ và mạch điện.
• Điều khiển tốc độ và chiều quay: Hỗ trợ điều khiển cả tốc độ và chiều quay của động cơ bằng xung PWM (Pulse Width Modulation), cho phép ứng dụng vào nhiều mục đích khác nhau.
• Dễ sử dụng: Thiết kế nhỏ gọn, dễ dàng kết nối với vi điều khiển như Arduino, Raspberry Pi hay các loại mạch khác.

2. Ứng dụng của Module Điều Khiển Động Cơ Bước L298N

• Dự án robot: Điều khiển động cơ trong các dự án robot tự hành, xe điều khiển từ xa.
• Hệ thống tự động hóa: Được sử dụng trong các hệ thống tự động hóa như cửa tự động, thang máy mini, và các thiết bị cần điều khiển động cơ chính xác.
• Thiết bị cơ điện: Sử dụng trong các thiết bị cơ điện đòi hỏi sự điều khiển linh hoạt của động cơ.

3. Thông số kỹ thuật của Module Điều Khiển Động Cơ Bước L298N

• IC chính: L298 – Dual Full Bridge Driver
• Điện áp đầu vào: 5~30VDC
• Công suất tối đa: 25W 1 cầu (lưu ý công suất = dòng điện x điện áp nên áp cấp vào càng cao, dòng càng nhỏ, công suất có định 25W).
• Dòng tối đa cho mỗi cầu H là: 2A
• Mức điện áp logic: Low -0.3V~1.5V, High: 2.3V~Vss
• Kích thước: 43x43x27mm

4. Hướng dẫn sử dụng Module Điều Khiển Động Cơ Bước L298N

1. Kết nối nguồn và động cơ: Nối nguồn điện và các đầu ra của động cơ vào module.
2. Kết nối với vi điều khiển: Sử dụng dây tín hiệu để kết nối các chân điều khiển của module với vi điều khiển như Arduino.
3. Điều khiển tốc độ và chiều quay: Lập trình vi điều khiển để điều chỉnh tốc độ và hướng quay của động cơ qua các chân PWM.
4. Sử dụng các tính năng bảo vệ: Chú ý sử dụng diode bảo vệ và các linh kiện bảo vệ để tránh hư hỏng khi ngắt kết nối.

5. Mua Module Điều Khiển Động Cơ Bước L298N ở đâu?

• Cửa hàng của chúng tôi:

  • Địa chỉ: 159/8 Ngô Quyền, Phường 6, Quận 10, TPHCM
  • Hướng dẫn: Gần ngã tư Nhật Tảo - Ngô Quyền, trước hẻm là quán cà phê FA
  • Liên hệ: Thắng - 0977666881
  • Thời gian làm việc: Thứ 2 - Thứ 7, từ 8h đến 18h

• Trang thương mại điện tử:

  • Bạn có thể đặt mua Module Điều Khiển Động Cơ Bước L298N trên các nền tảng thương mại điện tử như Shopee của chúng tôi để được giao hàng nhanh chóng.

• Website chuyên cung cấp linh kiện điện tử:

  • Sản phẩm này cũng có sẵn trên website chuyên cung cấp linh kiện điện tử của chúng tôi, giúp bạn đặt hàng dễ dàng và tiện lợi.

Kết luận

Module Điều Khiển Động Cơ Bước L298N là một lựa chọn đáng tin cậy cho các dự án điều khiển động cơ với nhiều tính năng hữu ích. Với khả năng điều khiển linh hoạt, bảo vệ tốt, và dễ sử dụng, sản phẩm này phù hợp cho cả người mới bắt đầu lẫn các kỹ sư điện tử chuyên nghiệp.
