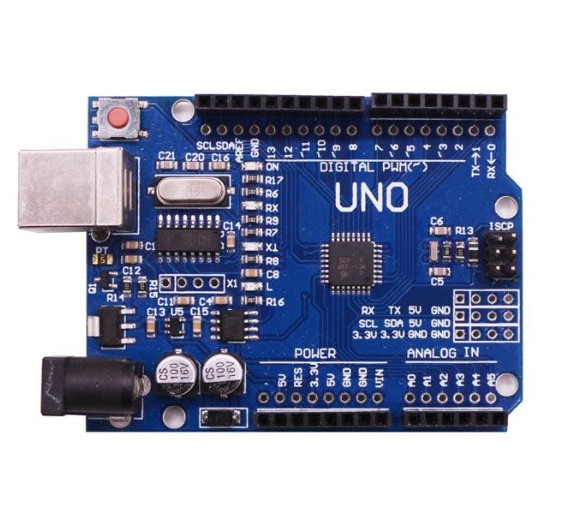

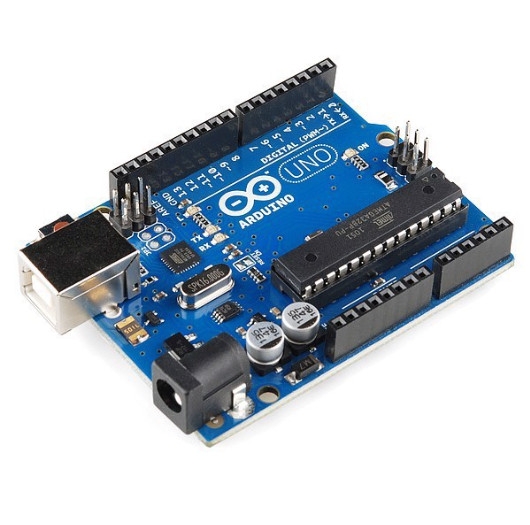

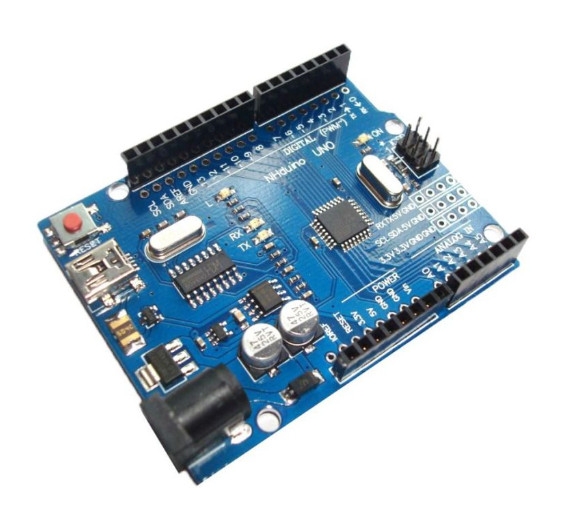

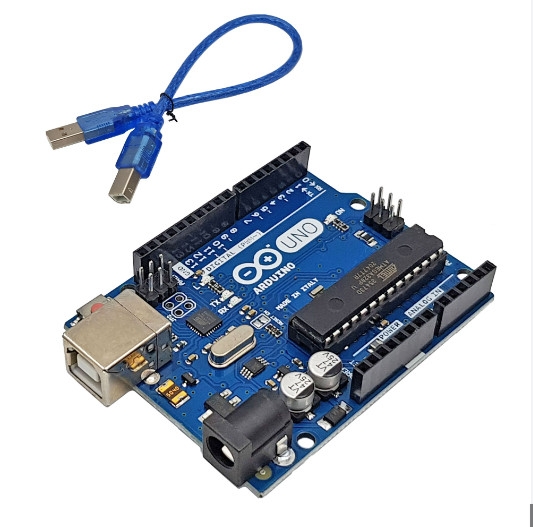

Module UNO R3 MEGA328P Với Cáp USB

* MÔ TẢ CHUNG:

- Mạch Arduino UNO R3 MEGA328P Chip Cắm Tặng Kèm Cáp Arduino Uno R3 là dòng Arduino cơ bản, linh hoạt, thường được sử dụng cho những dự án đơn giản, mức độ vừa phải, đặc biêt thường sử dụng cho người mới bắt đầu tiếp xúc và làm quen với Arduino.

- Boards Arduino có một số dòng như: Arduino Mega, Arduino Nano, Arduino Micro... Nhưng với những ứng dụng cơ bản như: hiển thị LED, hiển thị LCD, điều khiển động cơ bước, điều khiển động cơ servo, sử dụng với cảm biến ngoài... thì mạch Arduino Uno R3 là lựa chọn phù hợp nhất.

* THÔNG SỐ KĨ THUẬT:

- Vi điều khiển ATmega328P

- Điện áp hoạt động 5V

- Điện áp đầu vào (khuyên dùng) 7-12V

- Điện áp đầu vào (giới hạn) 6-20V

- Chân Digital I/O 14 (Với 6 chân PWM output)

- Chân PWM Digital I/O 6

- Chân đầu vào Analog 6

- Dòng sử dụng I/O Pin 20 mA

- Dòng sử dụng 3.3V Pin 50 mA

- Bộ nhớ Flash 32 KB (ATmega328P) với 2KB dùng bởi bootloader

- SRAM 2 KB (ATmega328P)

- EEPROM 1 KB (ATmega328P)

- Clock Speed 16 MHz

- LED_BUILTIN 13

- Chiều dài: 68.6 mm

- Chiều rộng: 53.4 mm

- Trọng lượng: 25g

* Lưu ý khi làm việc với Arduino Uno R3:

Các thao tác sau đây có thể gây hỏng một phần hoặc toàn bộ Mạch Arduino:

- Nối trực tiếp dòng 5v vào GND: Khi nối trực tiếp dòng 5V vào GND mà không qua bất kì một điện trở kháng nào sẽ gây ra hiện tượng đoản mạch và phá hỏng Arduino;

- Cấp nguồn lớn hơn 5V cho bất cứ chân I/O nào: Với vi điều khiển ATmega328P thì 5V là ngưỡng lớn nhất mà vi điều khiển này có thể chịu được.

- Tổng cường độ dòng điện cấp cho các I/O pin tối đa là 200mA: ví dụ như trong trường hợp ta ép Arduino cấp nguồn cho hơn 10 đèn LED (mỗi đèn thông thường sẽ cần 20mA).
