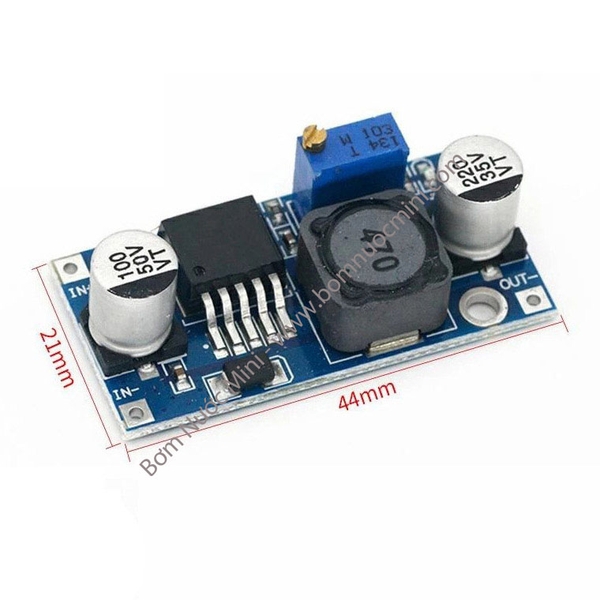

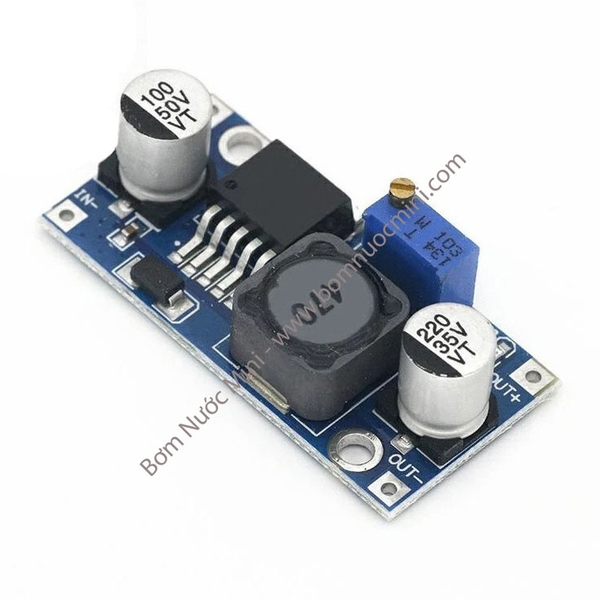

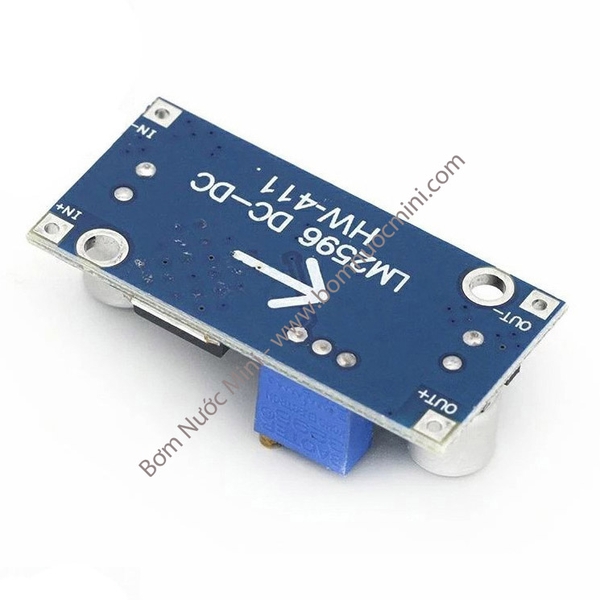

Mạch Hạ Áp 3,2V-46V Xuống 1,25V-35V 3A Sử Dụng LM2596S

Chế độ nối dây:

In + input Positive in-input negative

Out + Output Positive out-Output negative

1. Dải điện áp đầu vào: DC 3.2V đến 40V (điện áp đầu vào phải cao hơn 1.5V so với điện áp đầu ra. Không thể tăng cường) Tính năng sản phẩm:

2. Phạm vi điện áp đầu ra: DC 1.25V đến 35V điện áp có thể được điều chỉnh liên tục, hiệu suất cao (lên đến 92%) Dòng điện đầu ra lên đến 3A.

Sử dụng mô-đun:

1. Kết nối nguồn điện (3-40V), chỉ báo công suất đang bật và mô-đun hoạt động bình thường.

2. Điều chỉnh màu xanh núm điều chỉnh (thường xoay theo chiều kim đồng hồ để tăng áp suất và ngược chiều kim đồng hồ

Chuyển sang bước xuống) và sử dụng đồng hồ vạn năng để theo dõi điện áp đầu ra cho đến khi đạt đến điện áp yêu cầu.

Chú ý:

1. Nên sử dụng dòng điện trong vòng 2,5A khi hoạt động trong thời gian dài

Tấm nhiệt (công suất trên 10W); bởi vì nó là một mô-đun bước xuống, để đảm bảo đầu ra ổn định

Vâng, vui lòng giữ tối thiểu 1.5V áp suất vi sai.

Trường hợp ứng dụng:

1. Bộ nguồn ổn định trên bo mạch, bạn chỉ cần kết nối đầu vào của mô-đun này với xe bật lửa thuốc lá để cấp nguồn, bạn có thể điều chỉnh chiết áp, và điện áp đầu ra có thể điều chỉnh bất cứ nơi nào từ 1.25-30V. Rất đơn giản và thuận tiện để cung cấp năng lượng cho điện thoại di động, sạc MP3, MP4, PSP và nhiều thiết bị khác.

2. Cấp nguồn cho thiết bị điện tử. Khi thiết bị cần nguồn điện 3-35V và có sẵn nguồn Công suất điện áp tương ứng, mô-đun này có thể dễ dàng điều chỉnh điện áp theo điện áp cần thiết để giải quyết vấn đề.

3. Kẹp thử điện hoạt động của hệ thống có thể được thực hiện bằng cách sử dụng mô-đun này để gỡ lỗi dải điện áp làm việc của các hệ thống kẹp thử điện khác nhau, rất dễ dàng và thuận tiện.
